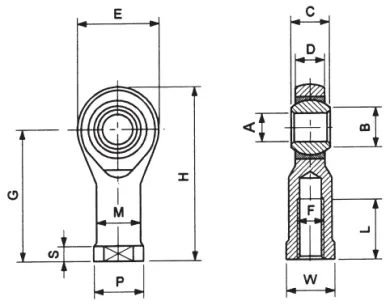

| H | 146 |
|---|---|
| F | M27X2 |
| A H7 | 30 |
| B 0 | 34,8 |
| C 0 -0,13 | 37 |
| D ± 0,13 | 25 |
| E ± 0,5 | 70 |
| G ± 0,5 | 110 |
| L ± 0,7 | 51 |
| M ± 0,7 | 40 |
| P ± 0,5 | 50 |
| S ± 0,7 | 15 |
| W ± 0,25 | 41 |
| Радиальна нагрузка динамическая кг | 7100 |
| Радиальна нагрузка статическая кг | 10800 |
| Масса г | 1120 |
Автоматизация, Пневматические приводы, Серия принадлежности для цилиндров
Aignep TF12530

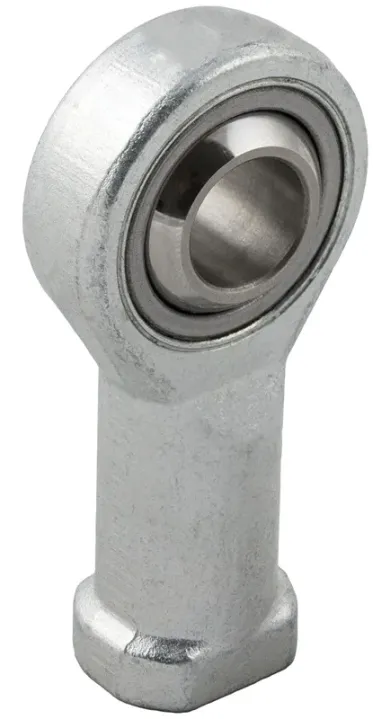

ШАРНИРНАЯ ГОЛОВКА ШТОКА САМОСМАЗЫВАЮЩАЯСЯ — СТАЛЬ Aignep TF12530 (TF 12530)
